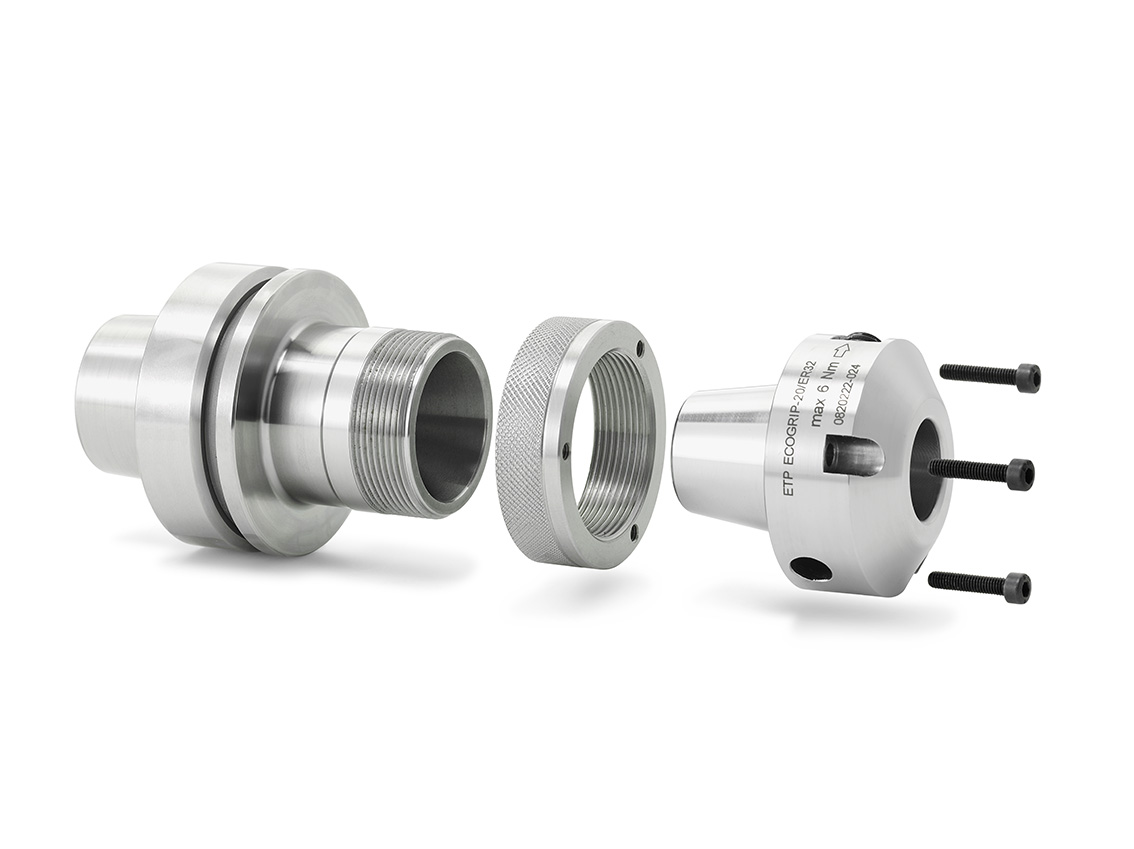

ETP ECOGRIP可以安裝在帶內螺紋的驅動工具中，使您的ER支架和驅動工具液壓，更加方便使用。使用ETP ECOGRIP ER，您可以輕松地將標準ER夾頭支架和從動刀具轉換為高精度液壓支架。 與使用ER夾頭支架相比，這使更多用戶能夠從減少刀具磨損和提高生產率中受益。ETP ECOGRIP ER通過使用三個軸向螺釘，實現了跳動的可調節性。

ETP ECOGRIP ER的安裝步驟

首先用溶劑清潔ER支架和ETP ECOGRIP ER上的所有接觸區域。這樣可確保接觸面的良好并最大限度地使用ETP ECOGRIP ER。

注意：在將ECOGRIP ER安裝到ER支架上之前，切勿擰緊ECOGRIP ER上的壓力螺絲。

請按照以下步驟操作：

1.將環形螺母安裝在ER支架上。

2.將ETP ECOGRIP ER安裝到ER支架中。 通過將部件擰在一起，確保達到良好的錐形接觸面。

3.調整環形螺母的位置，使其與安裝螺釘配合。 確保留出大約的空隙。 環形螺母和ECOGRIP ER之間的距離為0.5 mm，可以調節跳動。

4.在安裝螺釘上涂抹一些螺紋鎖固膠（推薦使用Loxeal 55-03或類似產品）。 安裝安裝螺釘并輕輕擰緊至約3 Nm（ECOGRIP 6 / ER16擰緊至約2 Nm）。

清潔所有表面并按照裝配說明進行安裝時，可在大約1小時內完成跳動，應達到0.020毫米。

如果跳動高于0.030 mm，我們建議拆開零件并重新組裝。

關于調節跳動

在調節跳動和釋放液壓時會發生彎曲，但這種彎曲變得越來越小。 按照下面的簡短說明調整支架的跳動。

1.在支架中安裝一個跳動測量桿或工具，并完全擰緊壓力螺絲（最大6 Nm）。

2.設置支架并檢查應該大約的跳動 0.020毫米。

3.輕輕擰緊安裝螺釘，以大約1秒的步長調整跳動 0.5 Nm。對于ETP-ECOGRIP 6 / ER16，還可以使用位于環形螺母中的2個附加調整螺釘。 在第一次運行中，調整到大約原始水平的一半（不需要花費更多時間），即約 0.020毫米的跳動，調整到大約0.010毫米。

4.釋放液壓，再次夾緊并檢查跳動。

5.再次調整跳動，松開，夾緊并再次檢查，直到達到所需的水平。如果這樣做2-3次，您將獲得良好的重復性。如果無法達到所需的跳動水平，我們建議拆開零件重新組裝。

ETP ECOGRIP ER
