1. 鏈條本體規格
鋼制滾子
-
鏈條本體和鏈條本體滾子為鋼制，具有耐腐蝕性。
-
可使用溫度范圍： -20°C～400°C
-
需要加油。
塑料R滾子(工程塑料制)
-
輕量(對鋼制相比降低30%)、低噪音(對鋼制相比降低5～7dB)
-
行進阻力(對鋼制相比降低30%)
-
可使用溫度范圍： -20°C～80°C
-
銷軸和套筒之間需要加油。工程塑料制滾子的顏色為白色。

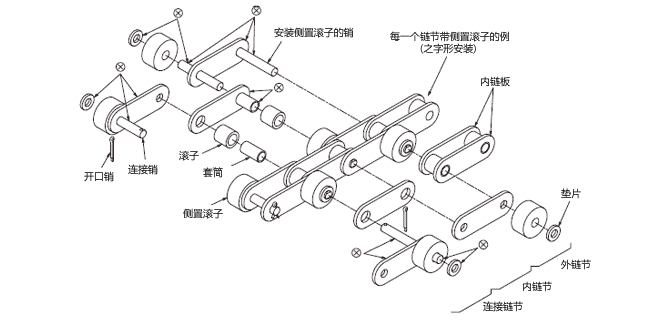

2. 構造
3. 型號表示例
|
RF2040
|
RP
|
-
|
SS
|
-
|
1L
|
SRPE
|
-
|
H
|
|
(1)
|
(2)
|
|
(3)
|
|
(4)
|
(5)
|
|
(6)
|
-
(1) 鏈條尺寸
-
(2) 鏈條本體的滾子形式: S = S滾子, R = R滾子, RP = 塑料R滾子
-
(3) 鏈條本體規格: SS = SS規格(不銹鋼SUS304)
-
(4) 側置滾子安裝間隔: 1L = 每一個鏈節
-
(5) 側置滾子的種類: SRP = 塑料滾子, SR = 鋼制滾子, SRPE = 導電滾子, SRPKV = KV滾子
-
(6) 側置滾子安裝位置: T = 之字形, H = 對稱形
-
KV滾子的鏈條本體規格為SS規格。
-
需要帶制動型時，請指示安裝間隔。
4. 尺寸?規格
※點擊型號就表示產品詳細信息
|
本體滾子
|
塑料側置滾子的種類
|
帶制動塑料側置滾子的種類
|
鋼制側置滾子的種類
|
|
塑料滾子
|
導電滾子
|
KV滾子
|
帶制動塑料滾子
|
帶彈簧制動導電滾子
|
不銹鋼滾子
|
|
不銹鋼
|
RF2040S-SS-SRP
|
RF2040S-SS-SRPE
|
RF2040S-SS-SRPKV
|
RF2040S-SS-SRPB
|
RF2040S-SS-SRPBE
|
RF2040S-SS-SR
|
|
RF2050S-SS-SRP
|
RF2050S-SS-SRPE
|
RF2050S-SS-SRPKV
|
RF2050S-SS-SRPB
|
RF2050S-SS-SRPBE
|
RF2050S-SS-SR
|
|
RF2060S-SS-SRP
|
RF2060S-SS-SRPE
|
RF2060S-SS-SRPKV
|
RF2060S-SS-SRPB
|
RF2060S-SS-SRPBE
|
RF2060S-SS-SR
|
|
RF2080S-SS-SRP
|
-
|
-
|
-
|
-
|
RF2080S-SS-SR
|
|
RF2100S-SS-SRP
|
-
|
-
|
-
|
-
|
RF2100S-SS-SR
|
|
RF2040R-SS-SRP
|
RF2040R-SS-SRPE
|
-
|
RF2040R-SS-SRPB
|
RF2040R-SS-SRPBE
|
RF2040R-SS-SR
|
|
RF2050R-SS-SRP
|
RF2050R-SS-SRPE
|
-
|
RF2050R-SS-SRPB
|
RF2050R-SS-SRPBE
|
RF2050R-SS-SR
|
|
RF2060R-SS-SRP
|
RF2060R-SS-SRPE
|
-
|
RF2060R-SS-SRPB
|
RF2060R-SS-SRPBE
|
RF2060R-SS-SR
|
|
工程塑料
|
RF2040RP-SS-SRP
|
RF2040RP-SS-SRPE
|
-
|
RF2040RP-SS-SRPB
|
RF2040RP-SS-SRPBE
|
RF2040RP-SS-SR
|
|
RF2050RP-SS-SRP
|
RF2050RP-SS-SRPE
|
-
|
RF2050RP-SS-SRPB
|
RF2050RP-SS-SRPBE
|
RF2050RP-SS-SR
|
|
RF2060RP-SS-SRP
|
RF2060RP-SS-SRPE
|
-
|
RF2060RP-SS-SRPB
|
RF2060RP-SS-SRPBE
|
RF2060RP-SS-SR
|
|
RF2080RP-SS-SRP
|
RF2080RP-SS-SRPE
|
-
|
RF2080RP-SS-SRPB
|
RF2080RP-SS-SRPBE
|
RF2080RP-SS-SR
|
|
RF2100RP-SS-SRP
|
RF2100RP-SS-SRPE
|
-
|
RF2100RP-SS-SRPB
|
RF2100RP-SS-SRPBE
|
RF2100RP-SS-SR
|
-
訂貨后生產品。
-
鏈條本體是對除去側置滾子以外部分鏈條略稱。
|
