上海凌圣機電
當前位置：首頁> 產品中心>椿本大型輸送鏈>椿本Tsubaki強力大型輸送鏈

椿本Tsubaki強力大型輸送鏈

  • 品牌英文名:TSUBAKI
  • 品牌中文名:椿本
  • 原產地:日本
品牌介紹

常用型號：
DT規格 AT規格

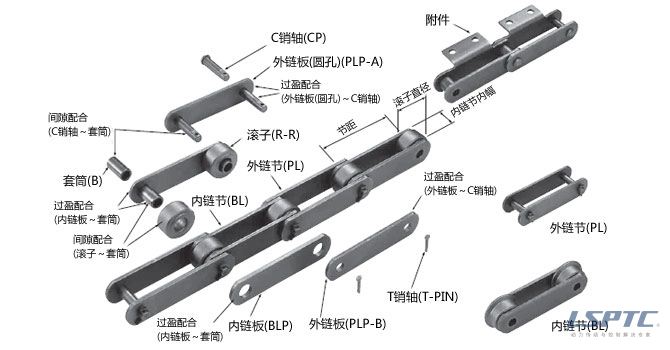

構造

大型輸送鏈 構造

滾子種類

按照用途,大型輸送鏈有三種基礎滾子形式。

大型輸送鏈 基礎滾子形式
R滾子 F滾子 S, M, N滾子
R滾子 F滾子 S,M,N滾子
  • 最基本的,具有通用性的滾子形式。
  • 具有滾子負荷容量大，摩擦抵抗系數低的特點。
  • 簡易防止橫移偏心。
  • 適用于粗糙使用方法或板條輸送機。
  • ※使用K附件時,請注意安裝部分和滾子的法蘭部是否會有接觸。
可緩解鏈輪咬合時的沖擊和磨損。
  • S滾子型:滾子外徑比鏈板幅小。
  • M滾子型:滾子外徑比S滾子外徑略大。
  • N滾子型:滾子外徑和M滾子相同,銷軸徑比M滾子的強度提升型。(大于RF26200N的尺寸)



1.型號表示例

RF3075 R - DT - 1L A2
(1) (2) (3) (4) (5)
  • (1) 鏈條尺寸
  • (2) R = R滾子, F = F滾子, S = S滾子, M = M滾子, N = N滾子
  • (3) 規格
  • (4) 附件安裝間隔
  • (5) 附件種類

2.尺寸·強度一覽表

平均抗拉強度是按照敝公司設計基準計算所得數值,同時作為計算強度。如沒有特別限制,大型輸送鏈選型時采用平均抗拉強度。各廠家的數值各有不同。非保證值。

最小抗拉強度使設定了平均抗拉強度的85%。

米制節距

尺寸 節距（mm） 平均抗拉強度(kN)
RF03075 75 29.4
RF03100 100
RF05075 75 68.6
RF05100 100
RF05125 125
RF05150 150
RF08125 125 78.5
RF08150 150
RF10100 100 113
RF10125 125
RF10150 150
RF12200 200 186
RF12250 250
尺寸 節距（mm） 平均抗拉強度(kN)
RF17200 200 245
RF17250 250
RF17300 300
RF26200 200 314
RF26250 250
RF26300 300
RF26450 500
RF36250 250 476
RF36300 300
RF36450 450
RF36600 600
RF52300 300 500
RF52450 450
尺寸 節距（mm） 平均抗拉強度(kN)
RF52600 600 500
RF60300 300 500
RF60350 350
RF60400 400
RF90350 350 789
RF90400 400
RF90500 500
RF12400 400 1110
RF12600 600

英尺節距

尺寸 節距（mm） 平均抗拉強度(kN)
RF430 101.6 53.9
RF204 66.27 78.5
RF450 101.6 78.5
RF650 152.4 78.5
尺寸 節距（mm） 平均抗拉強度(kN)
RF214 101.6 127
RF205 78.11 127
RF6205 152.4 186
RF212 152.4 245
