1. 特點
-
大功率&緊湊的高性能蝸輪蝸桿
-
輸出軸備有空心軸&實心軸2種類型
-
旋轉偏差小，平滑肅靜的運轉
-
中型～大型尺寸（芯間距125～315mm）商品齊全
2． 構造（一般減速）
-
1. 箱體
-
2. 蝸桿軸
-
3. 蝸輪
-
4. 輸出軸
-
5. 輸入軸油封支架
-
6. 輸入軸軸承支架1
-
7. 輸入軸軸承支架3
-
8. 輸出軸油封支架
-
9. 通風蓋
-
10. 點検蓋
-
11. 風扇
-
12. 風扇罩
-
13. 輸入軸軸承
-
14. 輸入軸軸承
-
15. 輸出軸軸承
-
16. 輸入軸油封
-
17. 輸出軸油封
-
18. 油標尺
-
19. 減壓閥
-
20. 排油口

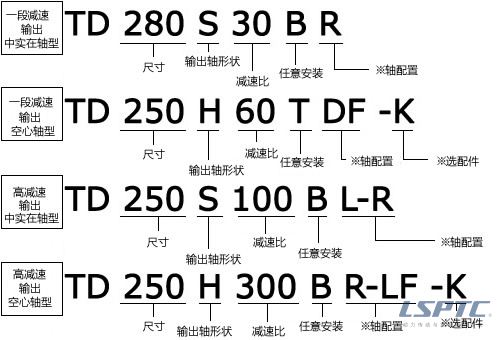

3． 型號表示舉例
-
(1) 尺寸
-
125, 150, 175, 200, 225, 250, 280, 315
-
(2) 輸出軸形狀
-
S: 中實在軸, H: 空心軸
-
(3) 減速比
-
[·一段減速 ] 10： 1/10～60： 1/60
-
[高減速] 100： 1/100～3600： 1/3600
-
(4) 任意安裝
-
T： T 類型, B： B 類型, V： V 類型
4．產品參數
|
系列
|
環面驅動
|
|
蝸桿齒輪種類
|
鼓形蝸桿
|
|
尺寸
|
中型～大型
|
|
芯間距125mm～315mm
|
|
速比
|
一段減速
|
1/10～1/60
|
|
高減速
|
1/100～1/3600
|
|
扭矩
|
700～47000N·m
|
|
