上海凌圣機電
當前位置：首頁> 產品中心>椿本減速機>Tsubaki椿本EWJ?EWJM系列蝸輪減速機

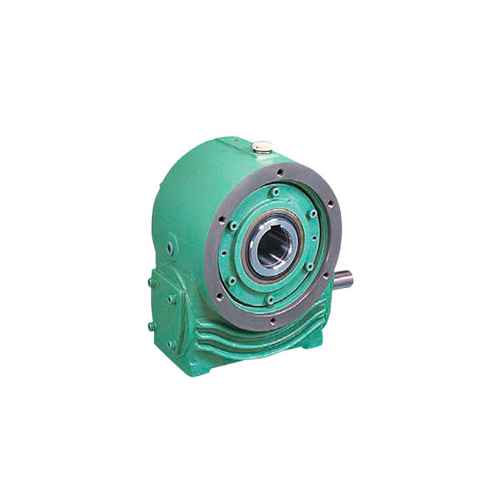

Tsubaki椿本EWJ?EWJM系列蝸輪減速機

  • 品牌英文名:TSUBAKI
  • 品牌中文名:椿本
  • 原產地:日本
品牌介紹

常用型號：

1．特點

  • 裝配方向自由的專用箱體
  • 使用專用潤滑油，實現更高效率·更高傳動能力
  • 本公司采用獨自的新型油封結構，以實現油封的長壽命

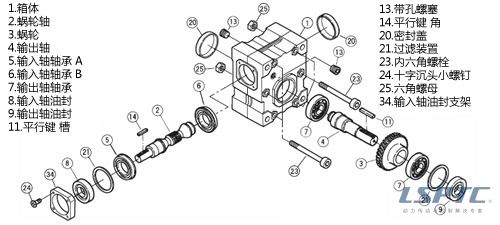

2．構造 (EWJ25～42)

EWJ構造

本圖為代表案例。EWJ50～70在結構上有不少的差異

3．型號表示舉例(一段減速的場合)

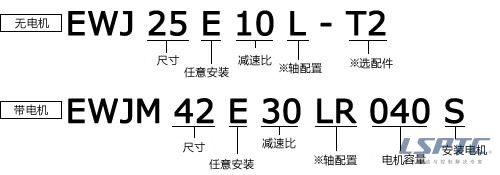

EWJ型號表示舉例
(1) 尺寸
EWJ: 25, 35, 42, 50, 63, 70
EWJM: 42, 50, 63, 70
(2) 任意安裝
[EWJ25～42/EWJM42] E: E類型
[EWJ50～70/EWJM50～70] E: E類型, V: V類型
(3) 減速比
10: 1/10, 15: 1/15, 20: 1/20, 25: 1/25
30: 1/30, 40: 1/40, 50: 1/50, 60: 1/60
(4) 電機容量 (三相)
010: 0.1kW, 020: 0.2kW, 040: 0.4kW, 075: 0.75kW
150: 1.5kW, 220: 2.2kW, 370: 3.7kW, 550: 5.5kW
(5) 帶電機
S: 帶標準電機出貨
SB: 帶標準剎車的電機出貨
SX: 客供電機，安裝出貨
Y: 電機在顧客處安裝時
  • 請在減速機選項符號前填入「-」(連字符)。
  • 請將電機選配符號中填寫在電機安裝代號「S」「SB」之后。

4．型號表示舉例(高減速的場合)

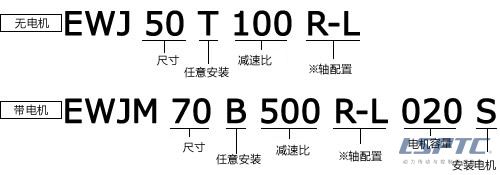

EWJ型號表示舉例
(1) 尺寸
50, 63, 70
(2) 任意安裝
[EWJ50,63/EWJM50,63] T: T類型, V: V類型
[EWJ70/EWJM70] B: B類型, V: V類型
(3) 減速比
100: 1/100, 150: 1/150, 200: 1/200,250: 1/250
300: 1/300, 400: 1/400, 500: 1/500, 600: 1/600
800: 1/800, 1000: 1/1000, 1200: 1/1200,
1500: 1/1500, 1800: 1/1800, 2400: 1/2400,
3000: 1/3000, 3600: 1/3600
(4) 電機容量 (三相)
010: 0.1kW, 020: 0.2kW, 040: 0.4kW, 075: 0.75kW
150: 1.5kW, 220: 2.2kW, 370: 3.7kW, 550: 5.5kW
(5)帶電機
S: 帶標準電機出貨
SB: 帶標準剎車的電機出貨
SX: 客供電機，安裝出貨
Y: 電機在顧客處安裝時
  • 請在減速機選項符號前填入「-」(連字符)
  • 請將電機選配符號中填寫在電機安裝代號「S」「SB」之后。

5． 產品參數

系列 EWJ·EWJM系列
蝸桿齒輪種類 圓柱型蝸桿
尺寸 小形
芯間距25mm～70mm
速比 一段減速 1/10～1/60
高減速 1/100～1/3600
扭矩 12～300N·m
