上海凌圣機電
當前位置：首頁> 產品中心>椿本大型輸送鏈>椿本Tsubaki軸承滾子輸送鏈

椿本Tsubaki軸承滾子輸送鏈

  • 品牌英文名:TSUBAKI
  • 品牌中文名:椿本
  • 原產地:日本
品牌介紹

常用型號：
RF03075BR、RF03075BF、RF03075BR、RF03075BF、RF05100BR、RF05100BF、RF05100BR、RF05100BF

1. 構造和特點

滾子和套筒之間插入了圓筒形滾柱的輸送鏈。與通用輸送鏈的R滾子型和F滾子型，尺寸相同。

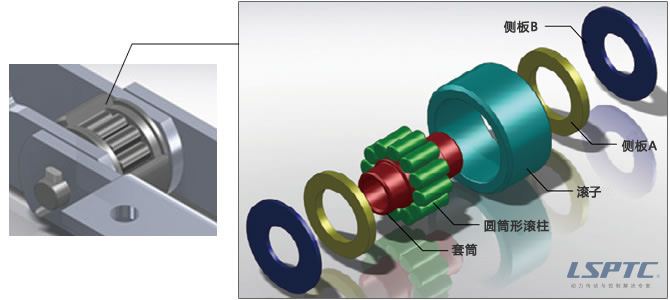

軸承滾子構造圖

軸承滾子構造圖

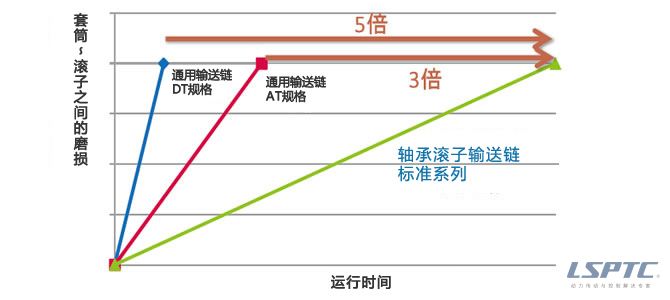

套筒～滾子之間的磨損壽命比較

套筒～滾子之間的磨損壽命比較

※敝公司試驗比 (無追加加油)

無追加加油條件下，磨損壽命是通用輸送鏈DT規格的5倍，AT規格的3倍。

2．滾子形式

BR型 BF型
BR型形式 BF型形式

3．型號表示例

RF3075 B R - DT - 1L A2
(1) (2) (3) (4) (5) (6)
  • (1) 鏈條尺寸
  • (2) 軸承滾子
  • (3) 滾子形式: R = R滾子, F = F滾子
  • (4) 規格
  • (5) 附件安裝間隔
  • (6) 附件種類

4. 尺寸·最大容許張力·滾子容許負荷一覽表 (單位: kN)

鏈條尺寸 最大容許張力 滾子容許負荷
BR型 BF型 BR?BF型 R滾子 F滾子
DT規格 AT規格
RF03075BR RF03075BF 4.12 7.85 1.96 1.27
RF03100BR RF02100BF 4.12 7.85 1.96 1.27
RF05100BR RF05100BF 9.81 14.7 3.04 1.96
RF05125BR RF05125BF 9.81 14.7 3.04 1.96
RF05150BR RF05150BF 9.81 14.7 3.04 1.96
RF08125BR - 10.8 14.7 4.12 2.65
RF08150BR RF08150BF 10.8 14.7 4.12 2.65
RF10100BR RF10100BF 15.7 23.5 5.49 3.43
RF10125BR RF10125BF 15.7 23.5 5.49 3.43
RF10150BR RF10150BF 15.7 23.5 5.49 3.43
RF12200BR RF12200BF 26.5 36.3 8.34 5.49
RF12250BR RF12250BF 26.5 36.3 8.34 5.49
RF17200BR RF17200BF 34.3 54.9 14.1 9.81
RF17250BR RF17250BF 34.3 54.9 14.1 9.81
RF17300BR RF17300BF 34.3 54.9 14.1 9.81
RF26250BR RF26250BF 44.1 72.6 19.6 13.7
RF26300BR RF26300BF 44.1 72.6 19.6 13.7
RF26450BR RF26450BF 44.1 72.6 19.6 13.7
RF36300BR RF36300BF 67.7 97.1 27.5 18.6
RF36450BR RF36450BF 67.7 97.1 27.5 18.6
RF36600BR RF36600BF 67.7 97.1 27.5 18.6
  • 關于英尺節距尺寸，請向敝公司咨詢.
