上海凌圣機電
當前位置：首頁> 產品中心>椿本大型輸送鏈>椿本Tsubaki免加油軸承滾子輸送鏈

椿本Tsubaki免加油軸承滾子輸送鏈

  • 品牌英文名:TSUBAKI
  • 品牌中文名:椿本
  • 原產地:日本
品牌介紹

常用型號：
RF03075EBR、RF03075EBF、RF03100EBR、RF03100EBF、RF05100EBR、RF05100EBF

1. 構造和特點

軸承滾子構造圖

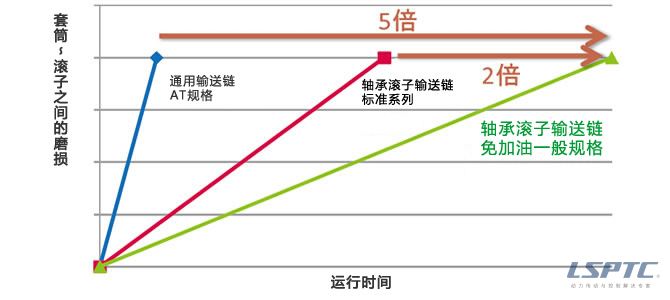

套筒～滾子之間的磨損壽命比較

套筒～滾子之間的磨損壽命比較

※敝公司試驗比 (無追加加油)

無需追加供油，磨損壽命是通用輸送鏈AT規格的5倍，軸承滾子輸送鏈標準規格的2倍。

2． 滾子形式

EBR型 EBF型

3． 型號表示例

RF3075 EB R - DT - 1L A2
(1) (2) (3) (4) (5) (6)
  • (1) 鏈條尺寸
  • (2) 軸承滾子 免加油一般規格
  • (3) 滾子形式: R = R滾子, F = F滾子
  • (4) 規格
  • (5) 附件安裝間隔
  • (6) 附件種類

4． 尺寸·最大容許張力·滾子容許負荷一覽表(單位:kN)

鏈條尺寸 最大容許張力 滾子容許負荷
EBR型 EBF型 EBR?EBF型 R滾子 F滾子
DT規格 AT規格
RF03075EBR RF03075EBF 2.88 5.5 1.96 1.27
RF03100EBR RF03100EBF 2.88 5.5 1.96 1.27
RF05100EBR RF05100EBF 6.87 10.3 3.04 1.96
RF05125EBR RF05125EBF 6.87 10.3 3.04 1.96
RF05150EBR RF05150EBF 6.87 10.3 3.04 1.96
RF08125EBR RF08125EBF 7.56 10.3 4.12 2.65
RF08150EBR RF08150EBF 7.56 10.3 4.12 2.65
RF10100EBR - 11 16.5 5.49 3.43
RF10125EBR RF10125EBF 11 16.5 5.49 3.43
RF10150EBR RF10150EBF 11 16.5 5.49 3.43
RF12200EBR RF12200EBF 18.6 25.4 8.34 5.49
RF12250EBR RF12250EBF 18.6 25.4 8.34 5.49
RF17200EBR RF17200EBF 24 38.4 14.1 9.81
RF17250EBR RF17250EBF 24 38.4 14.1 9.81
RF17300EBR RF17300EBF 24 38.4 14.1 9.81
RF26250EBR RF26250EBF 30.9 50.8 19.6 13.7
RF26300EBR RF26300EBF 30.9 50.8 19.6 13.7
RF36300EBR RF36300EBF 47.4 68 27.5 18.6
