上海凌圣機電
當前位置：首頁> 產品中心>椿本聯軸器>椿本Tsubaki撓性聯軸器

椿本Tsubaki撓性聯軸器

  • 品牌英文名:TSUBAKI
  • 品牌中文名:椿本
  • 原產地:日本
品牌介紹

常用型號：

關于襯塊型和單體型

襯塊型 襯塊型 由2組膜片組立而成，可對角度誤差、平行誤差、軸向位移的所有間隙誤差進行吸收，具有更寬泛的使用范圍。
單體型 單體型 含有一組膜片時，可對角度誤差和軸向位移進行吸收。
不能吸收平行誤差,僅在NC機床等已精確定心的安裝中推薦使用。 在一般性的定心場合下，推薦使用襯塊型產品。

1. 特點

高扭力剛性
直線輪轂以高扭轉剛性著稱，對伺服電機而言具有更優秀的追從性、最適于精密控制。
低慣性量
通過為輪轂·襯塊材質采用輕量·高強度的超硬鋁合金，實現低慣性量。
無背隙
動力傳遞采用摩擦聯結方式，無背隙。最適于高精度定位。
安裝方便
兩側的輪轂在確保同軸度的情況下組立而成。軸的聯結通過兩顆夾緊螺栓緊固完成聯結。
環保
本產品對應與RoHS，JIG，PFOS及SVHC(15物質)的有害化學物質限制要求。
壓倒性的商品種類
低慣性輪轂和直線輪轂的組合達到56種，軸孔徑組合達到3252種，可對應更廣泛的客戶需求。

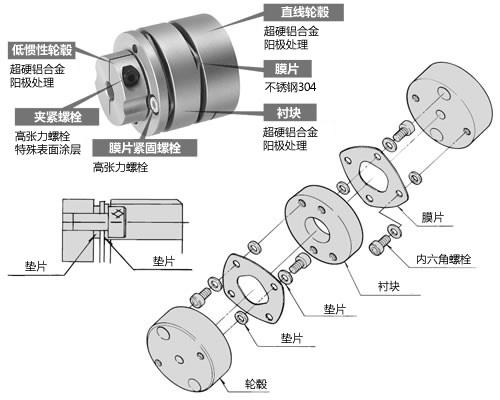

2. 構造

NES構造

※分解圖為直線輪轂組合，照片為低慣性輪轂和直線輪轂組合。

3. 型號表示舉例

NES型號表示舉例

※型號表示時請將軸孔徑較小一方放置在前。

4. 標準軸孔徑一覽表

尺寸 標準軸孔徑(mm)
NES07 4 5 6
NES15 4 5 6 6.35 7 8
NES20 5 6 6.35 7 8 9 9.525 10
NES30 6 6.35 7 8 9 9.525 10 11 12 14 15 16
NES50 6 6.35 7 8 9 9.525 10 11 12 14 15 16
NES70 8 9 9.525 10 11 12 14 15 16 17 18 19 20
NES100 8 9 9.525 10 11 12 14 15 16 17 18 19 20 22
NES250 10 11 12 14 15 16 17 18 19 20 22 24 25
NES800 14 15 16 17 18 19 20 22 24 25 28 30
NES1300 20 22 24 25 28 30 32 35
NES2000 25 28 30 32 35 38 40 42 45
NES3000 35 38 40 42 45 48 50
